一、概述
在铁磁质中磁化方向的改变会引起介质晶格间距的改变,从而使得铁磁质的长度和体积发生改变,即:磁致伸缩现象,也称为威德曼效应,其逆效应称为维拉里效应。
磁致伸缩传感器的原理是利用两个不同磁场相交时产生一个应变脉冲信号,然后计算这个信号被探测所需的时间周期,从而换算出准确的位置。这两个磁场一个来自浮球中的永磁铁,另一个来自传感器电子仓中的电子部件产生的激励脉冲。激励脉冲沿传感器内用磁致伸缩材料制造的波导丝以声速运行。当与浮球中的永磁场相交时,由于磁致伸缩现象,波导丝产生的机械振动形成一个应变脉冲。应变脉冲很快便被电子仓中的感测电路探测到。从产生激励脉冲的一刻到应变脉冲被探测到总的时间乘以固定的声速,我们便能准确的计算出浮球的位置变化。这个过程是连续不断的,所以每当浮球位置改变时,新的位置会迅速被测量出来。由于输出信号是真正的绝对值,而不是比例的或需要再放大处理的信号,所以不存在信号漂移或变值的情况,更不必像其他传感器那样需要定期重标。
磁致伸缩传感器为非接触式,永不磨损。具有高分辨率、高精度、高稳定性、高可靠性、响应时间快、工作寿命长等优点。传感器不用重新标定,也不用定期维护。
二、主要技术性能指标
★ 量程范围(mm) 80~5000mm
★ 供电电压: +11VDC〜+36VDC
★ 输出形式/工作电压
模拟信号:4〜20mADC、0〜5VDC、1〜5VDC、0〜10VDC(+15VDC〜+36VDC)
数字信号:RS485
★ 负载能力 电压信号输出最大负载2mA
电流信号输出最大负载3KΩ
★ 非线性误差 ±0.05%FS;1000mm以下最大误差0.1mm
★ 重复性误差 优于0.01%FS
★ 分辨率 ≤0.02mm
★ 迟滞 优于0.01%FS
★ 工作温度 0〜+70℃ -40〜+85℃ -50〜+125℃
★ 测杆材料 0Cr18Ni9(304)
316不锈钢(特殊定制)
★ 电子仓外壳材料 0Cr18Ni9(304)
★ 引线方式 PVC屏蔽电缆线(默认长度:2.8m,也可根据用户要求提供)
航空插头(不适用于隔爆产品)
接线端子
★ 外壳防护等级 IP65
三、安装
3.1安装前注意事项
认真阅读全部安装说明,防止安装的环境温度、冲击、振动、压力及尺寸超出传感器的允许范围;不可使测杆弯曲;切勿使传感器的电子部件端或最末端承受大的冲击;传感器的电子部件防溅但不可浸没,切不可让液体浸至电子仓基座上方。用户应对产品的使用环境、防腐蚀、防爆及功能选择负责,无特殊要求的传感器不可用于有化学反应或其它对传感器有损害的易燃、易爆、腐蚀、蒸气和液体等场合;安装完毕,应对电子仓进行保护处理。

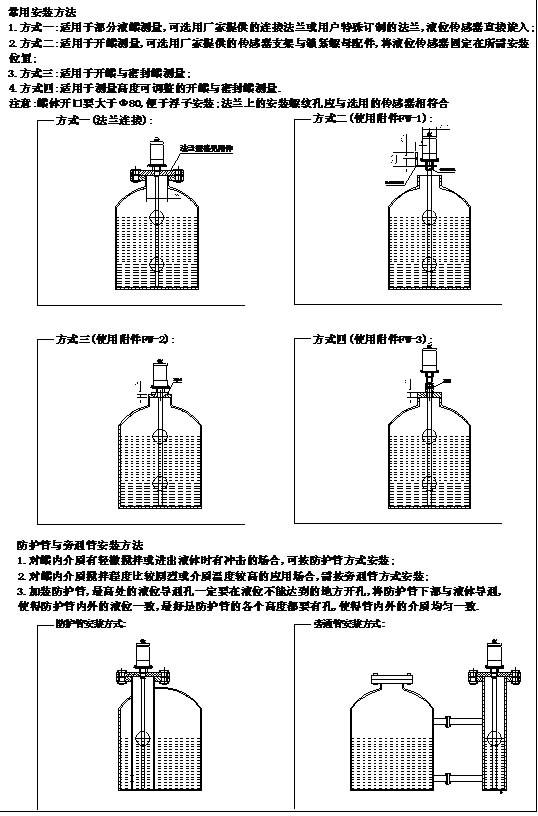

3.2安装方式示意图
