一、概述

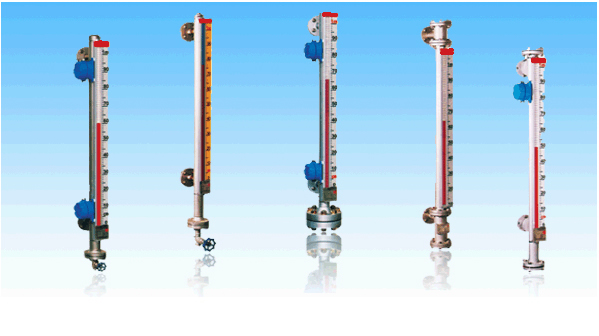

NWDZ-Y系列磁翻板（柱）液位计是公司在国外同类产品基础上加以提高研制生产的产品。系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件安全可靠地测量液位、全过程测量无盲区、显示醒目、读数直观，且测量范围大，配上液位报警、控制开关，可实现液位或界位的上、下限报警，配上LB型液位变送器，可将液位、界位信号转换成二线制4～20mADC标准信号，实现远距离测检、指示、记录与控制。系列产品广泛应用于石油、化工、电力、医药、环保、冶金、水处理等行业。
二、结构原理
液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中液位升降时，液位计主导管中的浮子也随之升降，浮子内永久磁钢通过磁耦合传递到现场指示器，驱动红、白（黑）翻柱或翻板翻转180°，液位上升时，翻柱或翻板由白（黑）色转为红色，当液位下降时，翻柱或翻板由红色转为白（黑）色，指示器的红、白（黑）界位处为容器内介质液位的实际高度，从而实现液位的指示。
三、基本参数
●测量范围L：200～12000mm
●测量精度：±10mm
●介质温度：0～480℃
●介质比重：≥0.4
●使用压力：0～32MPa
●介质粘度：≤0.02Pa.S
●连接法兰：按技术参数
●技术参数：按设计或用户要求
四、安装和使用
1.首先查看液位计标牌数据与订货要求是否相符，距离液位计周围200mm范围内不得有励磁铁件及其它磁性物质，否则会影响液位计正常工作。
2.液位计与容器之间应装有截止阀，以便检修及清洗时切断物料。本体安装必须垂直，最大偏角≤3°。测量范围＞4m时在安装使用过程中应增加中间支撑点。
3.液位计进入运行前，应先打开上法兰气相阀，然后缓慢打开下法兰液相阀，使介质缓慢的流入筒体让翻柱（板）逐一跟踪指示，并用调节螺钉调整好零液位。
五、选型指南
5．1基本型磁翻板（柱）液位计
5．1．1适用范围：NWDZ -Y10是最常用的侧装式磁性液位计，适用于工作压力低于4.0MPa，工作温度低于200℃的液体介质的液位测量。
5．1．2技术参数：
●测量范围L：200～12000mm
●工作压力：1.0～4.0MPa
●工作温度： NWDZ-Y10型： -20～100℃
NWDZ -Y10A型：-20～200℃
●介质密度：0.45～2.0g/cm3
●连接法兰：DN20、DN25或其它规格
●法兰标准：HG20592～20635-97其它法兰标准请用户注明
● 材质： 旁路管：1Cr18Ni9Ti;316L
浮球：1Cr18Ni9T；316L;铝；钛

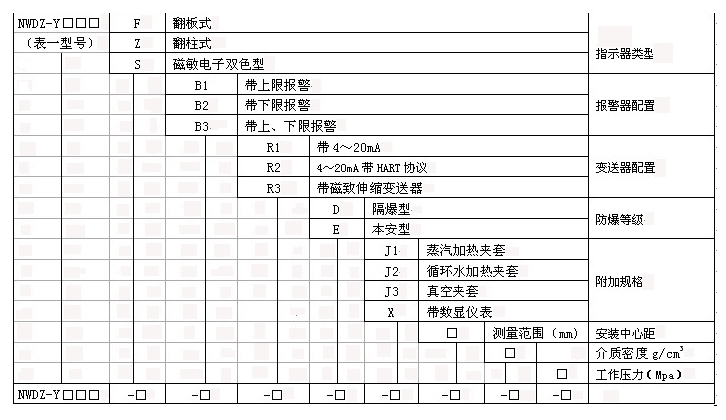

5．1．3选型表
5．2高温中低压型磁翻板（柱）液位计
5．2．1适用范围：UHZ-80C11型磁性液位计，适用于工作温度低于400℃低中压场合下的液位测量，最大工作压力为4.0MPa。
5．2．2技术参数：
●测量范围L：200～8000mm
●工作压力：1.6～4.0MPa。
●工作温度：≤400℃。
●介质密度：0.5～2.0g/cm3。
●连接法兰：DN20、DN25或其它规格。
●法兰标准：HG20592～20635-97其它法兰标准请用户注明。
● 材质：旁路管：1Cr18Ni9Ti;316L。
浮子：钛

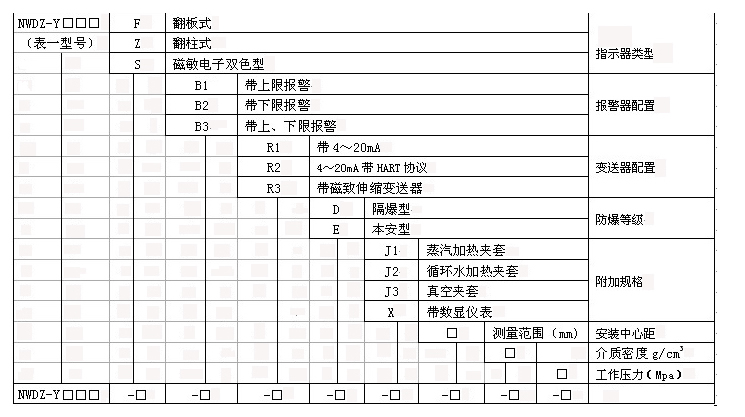

5．3．3选型表
