静磁栅位移传感器

一、概述
    静磁栅位移检测技术利用磁敏线性阵列纵向编码方式，获取毫米数量级的绝对检测精度，非接触式测量，低功耗，检测单元采用不锈钢材料密封，
机械强度和适应恶劣环境能力强。特别适用于船闸，航道，水库等高精度，大量程闸门开度测量环境使用。
静磁栅位移传感器核心部件采用进口敏感元件和进口超大规模集成电路，由静磁栅尺和测量杆两部分组成。测量杆内封装连续位移强磁性条形码。

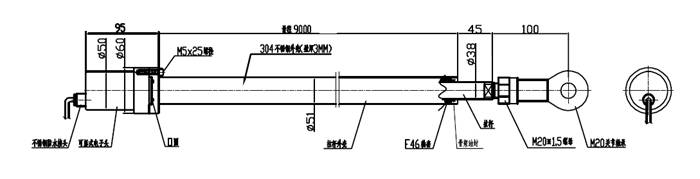

静磁栅位移传感器由安装座固定安装在油缸上，电缆由后部引出，测量杆采用工业级不锈钢管制作，前部装有万向关节轴承，利用前安装座与油缸活
塞杆前部连接，通过安装在油缸上的不锈钢导向套管导向，工作时随着油缸的伸缩运动，不锈钢测量杆在磁栅尺上做无接触移动，静磁栅位移传感器
感应到闸门开度信号，直接测量活塞杆绝对位移。产品结构简单直观，高度可靠。
由于输出信号是真正的绝对值，而不是比例的或需要再放大处理的信号，所以不存在信号漂移或变值的情况，更不必像其他传感器那样需要定期重标。

二、静磁栅非接触式绝对位移传感器简介

CCDZ-J系列静磁栅非接触式绝对位移传感器为我公司开发的位移传感器系列产品之一，主要用于大量程位移的高精度测量。安装快捷方便。

CCDZ-J系列静磁栅位移传感器为非接触式，永不磨损。具有高分辨率、高精度、高稳定性、高可靠性、响应时间快、工作寿命长等优点。传感器长期
使用不用重新标定，也不用定期维护。

CCDZ-J系列静磁栅位移传感器提供多种输出模式，包括模拟量的电压和电流，数字量的RS485，SSI等。详尽的多功能输出模式，为客户提供了更多的选择。

CCDZ-J系列静磁栅位移传感器应用于：

◆船闸，航道，水库等高精度，大量程闸门开度测量

◆木材加工定位控制

◆汽轮机气阻阀门开度的检测与控制

◆水轮机导叶开度的检测与控制
